Kabel koncentryczny

Zapewne niejeden właściciel nowiutkiego telewizora był mocno rozczarowany po jego podłączeniu. Mimo przekątnej kilkudziesięciu cali i upakowania najnowocześniejszych technologii w urządzeniu obraz pozostawiał wiele do życzenia. Najczęstszym winowajcą w takich przypadkach okazuje się kabel koncentryczny, którego parametry są niekoniecznie takie, jakie być powinny. Dla osób mało orientujących się w tematyce może się to wydawać nieco dziwne, przecież najczęściej każdy kabel z zewnątrz wygląda podobnie, więc teoretycznie nie powinno być żadnych problemów. A jednak problemy pojawiają się stosunkowo często, praktycznie za każdym razem, gdy parametry przewodu zostały nieprawidłowo dobrane. Obraz w takim przypadku traci ostrość, mogą się pojawić zakłócenia a nawet przerwy w emisji. Dlatego też nie warto po macoszemu traktować tego elementu. Koszty zakupu dobrego kabla koncentrycznego są stosunkowo nieduże w porównaniu z cenami anteny i odbiornika, a z pewnością odwdzięczy się on świetnymi parametrami obrazu.

Do czego służy kabel koncentryczny

Głównym zadaniem kabli koncentrycznych jest transmisja sygnału pomiędzy nadajnikiem a urządzeniem odbiorczym. Najbardziej znanym przeznaczeniem tego typu kabli jest połączenie anteny zewnętrznej DVB-T lub anteny satelitarnej z telewizorem albo dekoderem. Użytkownicy sieci kablowych anten nie mają, ale sygnał do ich mieszkań jest dostarczany dokładnie w taki sam sposób. Jeszcze do niedawna koncentryki były powszechnie wykorzystywane w sieciach komputerowych. Obecnie wyparła je skrętka, ale w niektórych zastosowaniach nadal zaleca się ich użycie. Na pewno przez długi czas kable koncentryczne nie zostaną porzucone w instalacjach telewizji przemysłowej, gdzie świetnie się sprawdzają ze względu na dużą odporność na zakłócenia. Prawidłowe użycie tego typu kabli wiąże się z licznymi wyzwaniami. Przesyłany przy ich pomocy sygnał ma małą moc, dlatego jest on narażony na różnego rodzaju zakłócenia. Jeśli te będą zbyt duże, to może się to przełożyć na gorszą jakość obrazu i dźwięku czy powstanie jakiś zniekształceń. Duże znaczenie ma też odległość. Pomiędzy anteną i odbiornikiem może być nawet kilkadziesiąt metrów odległości, więc wyeliminowanie wszystkich zakłóceń wymaga użycia przewodów o odpowiedniej jakości.

Kabel koncentryczny – budowa i zasada działania

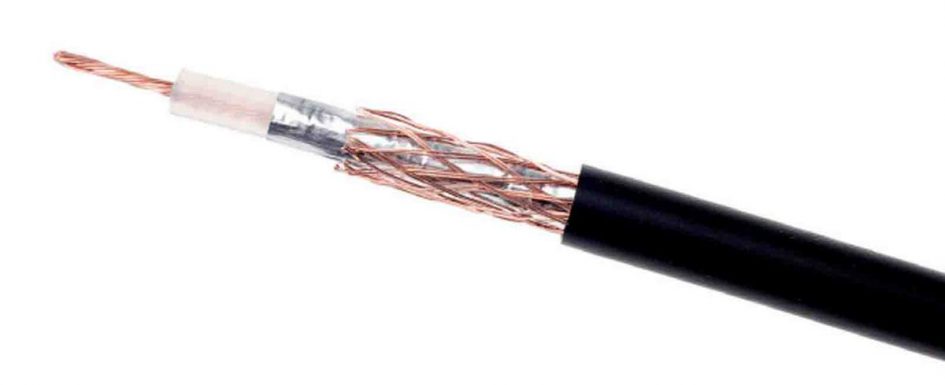

Budowa typowego kabla koncentrycznego nie jest bardzo skomplikowana, jednak każdy element konstrukcyjny pełni ściśle określoną rolę i ma ogromne znaczenie dla końcowych parametrów. W skład takiego kabla wchodzą następujące elementy:

  • Rdzeń wewnętrzny

Najczęściej wykonuje się go z wysokogatunkowej miedzi lub stali miedziowanej, ma postać linki skręcanej lub drutu. Odpowiada za przesył sygnału od nadajnika do odbiornika.

  • Izolacja wewnętrzna

Wykonuje się ją najczęściej z polietylenu jednolitego lub polietylenu spienionego, ma za zadanie dokładnie odseparować przewód wewnętrzny.

  • Ekran i oplot

Ich zadaniem jest izolacja sygnału przed wywołującymi zakłócenia falami elektromagnetycznymi z zewnątrz. Zależnie od rodzaju kabla używany jest sam miedziany lub aluminiowy oplot, oplot wraz z aluminiową folią pokrywającą izolację wewnętrzną, lub kilka warstw oplotu i taśmy naprzemiennie.

  • Izolacja zewnętrzna

Wykonuje się ją z tworzyw termoplastycznych, zależnie od przeznaczenia i warunków pracy może to być na przykład polietylen lub polwinit. Izolacja zewnętrzna chroni wnętrze kabla przed uszkodzeniami mechanicznymi oraz wilgocią.

Podstawowe parametry techniczne kabli

W sprzedaży można znaleźć wiele rodzajów kabli koncentrycznych. Mimo, że wszystkie wyglądają na pierwszy rzut oka podobnie, to mogą się znacząco różnić zarówno parametrami jak też ceną. Dla wielu klientów to właśnie cena stanowi główne kryterium wyboru, trzeba jednak pamiętać o tym, że akurat w przypadku tych produktów często idzie ona w parze z jakością. Najtańsze przewody to tylko pozorna oszczędność – nie można się po nich spodziewać ani odpowiedniej żywotności, ani też wysokich parametrów. Mają też duży wpływ na jakość obrazu i dźwięku, co sprawi, że użytkownicy nie będą się mogli w pełni cieszyć z możliwości swojego sprzętu. Dlatego też wybierając najlepszy kabel koncentryczny dla siebie, poza tym, ile się za niego zapłaci, trzeba też zwrócić uwagę na kilka istotnych parametrów technicznych.

  • Impedancja falowa

Jeden z ważniejszych parametrów kabli koncentrycznych, determinuje jego zastosowanie w konkretnych sytuacjach. Obecnie przyjęte są dwa międzynarodowe standardy, to znaczy 50 i 75 omów. Kable z pierwszej grupy są stosowane w radiokomunikacji oraz amatorskim wykorzystaniu CB, jeszcze do niedawna były też używane w sieciach komputerowych. Druga grupa to technika telewizyjna, obejmująca zarówno podłączenie anten, jak też instalacje telewizji przemysłowej. Impedancja falowa uzależniona jest od kilku czynników, między innymi średnicy przewodu sygnałowego, średnicy kabla oraz parametrów izolacji.

  • Tłumienie

W każdym przewodzie, transmitującym jakiś sygnał elektryczny, pojawia się jego tłumienie. Oznacza to, że wraz ze zwiększającą się odległością sygnał ten ulega osłabieniu. W przypadku kabli koncentrycznych także tłumienia nie da się uniknąć, ale warto zadbać o to, żeby było ono jak najmniejsze. Wielkość tłumienia zależy od długości oraz częstotliwości sygnału, najczęściej podaje się ją na 100-metrowy odcinek. Generalnie im kabel będzie lepszej jakości, tym powinien mieć mniejsze tłumienie.

  • Rodzaj zastosowanego rdzenia

Rdzenie kabli koncentrycznych wykonuje się przeważnie z dwóch materiałów. Pierwszym z nich jest miedź, charakteryzująca się bardzo dobrym przewodnictwem, odpornością na korozję oraz elastycznością. W niektórych modelach przewodów, w celu zwiększenia przewodności przy większych częstotliwościach, stosuje się dodatkową srebrną powłokę. Do zastosowań wymagających większej wytrzymałości mechanicznej można zastosowań kable posiadające rdzenie ze stali miedziowanej. Przewód sygnałowy może mieć postać sztywniejszego drutu lub bardziej elastycznej linki, oba rozwiązania zapewniają podobną skuteczność.

  • Ułożenie ekranu

Aluminiowa lub miedziana folia otaczająca izolację wewnętrzną powinna dokładnie przylegać do dielektryka, najlepszą skuteczność ma wtedy, gdy zostanie owinięta na zakładkę. Ważne jest też, żeby ekran był przyklejony, a nie tylko nawinięty. Ma to duże znaczenie, gdy kabel koncentryczny będzie zginany przy montażu, wtedy uniknie się powstawania niezabezpieczonych szczelin, przepuszczających sygnały.

  • Gęstość oplotu

Oplot w postaci miedzianej lub aluminiowej siatki najczęściej wykonuje się z cienkich drucików, mających średnicę około 0,16 mm. Gęstość oplotu ma duże znaczenie dla zachowania odpowiedniej szczelności elektromagnetycznej kabla, generalnie im będzie ona większa, tym kabel ma lepszą jakość. Zaleca się, żeby ta gęstość wynosiła co najmniej 65%.

  • Izolacja wewnętrzna

Izolacja wewnętrza, nazywana też dielektrykiem, ma zasadniczy wpływ na parametry mechaniczne kabla koncentrycznego, tłumienie i dopuszczalne napięcie pracy.  Najczęściej spotykanym materiałem jest poliizobutylen, spieniony mechanicznie lub chemicznie. Zdecydowanie lepsze parametry ma pierwszy rodzaj materiału, gdyż przy spienianiu chemicznym po kilku latach warstwa izolacji może skruszeć.

  • Powłoka zewnętrzna

Rodzaj powłoki zewnętrznej ma ogromne znaczenie dla trwałości kabla i jego odporności na niekorzystne warunki. Szczególnie ważne jest to przy instalacjach na zewnątrz, gdzie przewody są narażone na szeroki zakres temperatur, opady, wiatr czy promieniowanie UV. Odpowiednie zabezpieczenie jest wtedy bardzo ważne, bo każda nieszczelność może spowodować znaczną utratę parametrów. Na powłoki zewnętrzne najczęściej stosuje się następujące materiały:

  • PCV

Materiał ten zapewnia dużą elastyczność i łatwość układania, ale odbywa się to kosztem mniejszej wytrzymałości mechanicznej. Najczęściej stosowany wewnątrz budynków.

  • Polietylen PE

Polietylen jest bardzo odporny na działanie czynników atmosferycznych, dlatego też najczęściej używa się go do instalacji zewnętrznych. Lepsze modele kabli posiadają też dodatkowo warstwę żelu chroniącą przed szkodliwymi czynnikami i promieniowaniem UV.

  • LSFH

Materiał ten nie wydziela przy paleniu szkodliwych substancji, dlatego stosuje się je w instalacjach znajdujących się w budynkach użyteczności publicznej.

  • PTFE

Teflon wykazuje dużą odporność na temperaturę, kable z taką izolacją mogą pracować do nawet 200′ Celsjusza. Mają też dobre parametry elektryczne, ale są droższe od innych rozwiązań.

Jak wybrać najlepszy kabel koncentryczny

Wiedza na temat najważniejszych parametrów kabli koncentrycznych jest bardzo przydatna przy wyborze najlepszego rozwiązania do swoich potrzeb. Warto jednak wiedzieć też, jak ją w praktyce wykorzystać, czyli po prostu na co zwracać uwagę przy zakupie. Poniżej znajduje się kilka przydatnych porad na temat tego, jak wybrać najlepszy kabel koncentryczny, który zapewni idealny sygnał w każdych warunkach.

  • Sprawdzenie przeznaczenia kabla

Innych kabli koncentrycznych używa się na zewnątrz, a innych do zastosowań w pomieszczeniach. Te pierwsze muszą mieć izolację odporną na działanie wilgoci i promieniowania UV, dlatego najczęściej wykonuje się je z polietylenu. Kable do zastosowań wewnętrznych to z kolej PCV albo LSFH do zastosowań w obiektach publicznych. O ile kabla do zastosowań zewnętrznych można użyć do instalacji wewnętrznej, to już odwrotnie nie należy tego robić, dlatego że warstwa izolacji szybko ulegnie zniszczeniu.

  • Grubość żyły wewnętrznej

Wybierając dobry kabel koncentryczny należy zwrócić uwagę na rodzaj materiału i grubość. Miedź ma mniejszy opór i lepsze właściwości przewodzące, dlatego też jest lepszym materiałem do takich zastosowań. Rdzeń miedziany będzie miękki, bez srebrzystego odcienia, i nie zmienia koloru po zarysowaniu. Żyła wewnętrzna powinna też mieć odpowiednią średnicę – w lepszych kablach powinna ona wynosić minimum 1 mm.

  • Sprawdzenie gęstości oplotu i jakości ekranu

Ekran i oplot mają ogromne znaczenie dla jakości kabla, dlatego warto się im dobrze przyjrzeć. Folia pokrywająca dielektryk powinna być ułożona w tak zwaną zakładkę, a do tego dobrze przyklejona do powierzchni warstwy izolacyjnej. Można to łatwo ocenić ściągając zewnętrzne warstwy przewodu i sprawdzając ułożenie oraz to, czy da się przesunąć. Warto od razu przyjrzeć się oplotowi – druciki powinny być ciasno ułożone pod odpowiednim kątem. W dobrych oplotach tworzą gęsty warkocz, z ułożeniem bardziej w poprzek niż wzdłuż osi przewodu.

  • Wytrzymałość osłony zewnętrznej

Otulina kabla powinna być odpowiednio mocna i wytrzymała. Można to łatwo sprawdzić próbując ją zdjąć bez użycia narzędzi. Jeżeli da się to zrobić bez wysiłku, a dodatkowo osłona zewnętrzna będzie się łatwo przesuwać po oplocie, naciągać i wydłużać, to nie zapewni ona odpowiedniej ochrony kabla koncentrycznego. Kable do użytku na zewnątrz powinny posiadać grubszą izolację, co zapewni lepszą ochronę przed czynnikami atmosferycznymi. Dobrym rozwiązaniem będzie kabel z dodatkową żelową warstwą – jej obecność łatwo stwierdzić dokładnie oglądając przecięty przewód.

  • Weryfikacja klasy kabla

Manualne sprawdzenie jakości kabla, czyli obejrzenie jego poszczególnych warstw, dużo powie o jego jakości. Niemniej warto to jeszcze zweryfikować z tym, co podaje producent, i sprawdzić stopień szczelności elektromagnetycznej. Kable posiadają kilka klas szczelności, najczęściej jest to B, A, A+, A++. Wyższa klasa oznacza lepszą odporność na zakłócenia elektromagnetyczne, a tym samym lepszą klasę kabla. Należy dodatkowo sprawdzić rodzaj i ilość zastosowanych oplotów i ekranów. Można tu wyróżnić kable TWINSHIELD ( folia + oplot ), TRISHIELD ( folia + oplot + folia ) oraz QUADSHIELD ( oplot + folia + oplot + folia ). Więcej warstw przekłada się na lepsze parametry.

W praktyce wybór najlepszego kabla koncentrycznego nie jest trudny, jeśli będzie się zwracać uwagę na powyższe wskazówki. Trzeba przy tym pamiętać, że dobry koncentryk na pewno nie będzie najtańszy – jak w wielu innych przypadkach odpowiednia jakość musi też odpowiednio kosztować. Niemniej inwestując trochę więcej i dobierając kabel trwały, wytrzymały i o dobrych parametrach uniknie się problemów z zakłóceniami czy brzydkim obrazem. Prawidłowo wykonana instalacja RTV będzie bez problemów działać przez długie lata, dlatego nie warto robić pozornych oszczędności na zakupie odpowiedniego kabla.
